UAV
空中写真測量
低高度で撮影した空中写真から正確な地形データの作成を実現します。

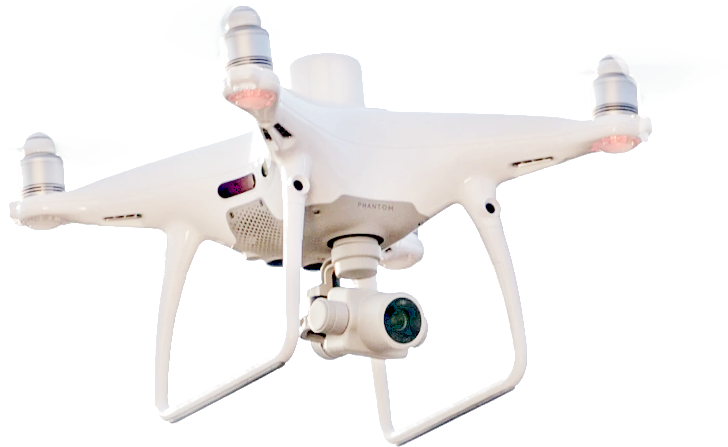

UAVによる写真測量はトータルステーションやGNSSを利用した地上測量より広範囲を短時間で効率よく測定することができます。
![](../_src/349/phantom4rtkc.png)
制作の流れ
1.飛行計画
![](../_src/352/electricity-262467_640.jpg)
2.標定点及び検証点の設置
![](../_src/334/img_1472.jpg)

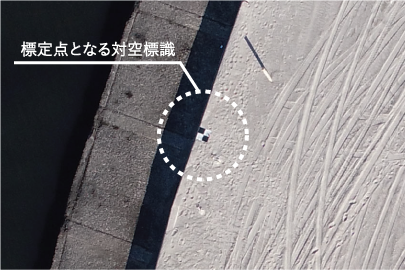

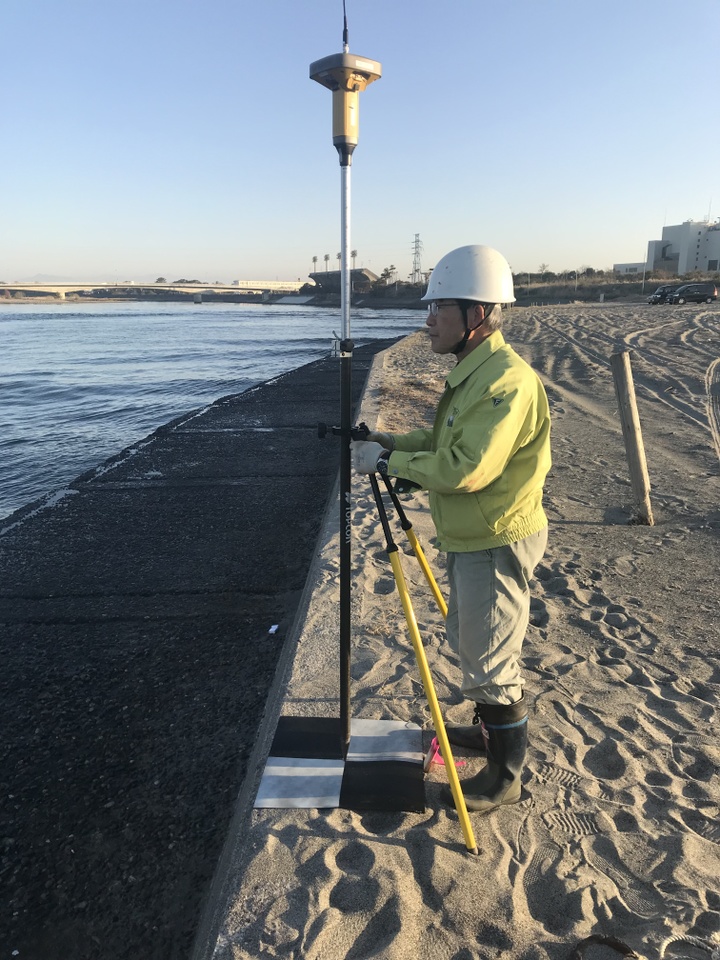

標定点の観測
検証点は写真測量の精度を検証するために使用します。
![](../_src/324/img20201021151046701301.png)
![](../_src/326/img20201021151333004260.png)
![](../_src/328/img20201021151336120751.png)
3.撮影
![](../_src/332/img20201021151720127607.jpg)

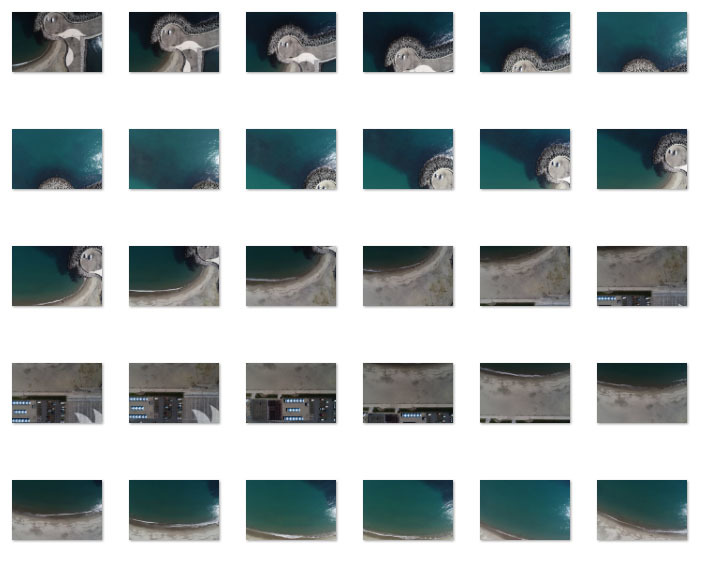

撮影した連続写真
![](../_src/330/img_0045.png)

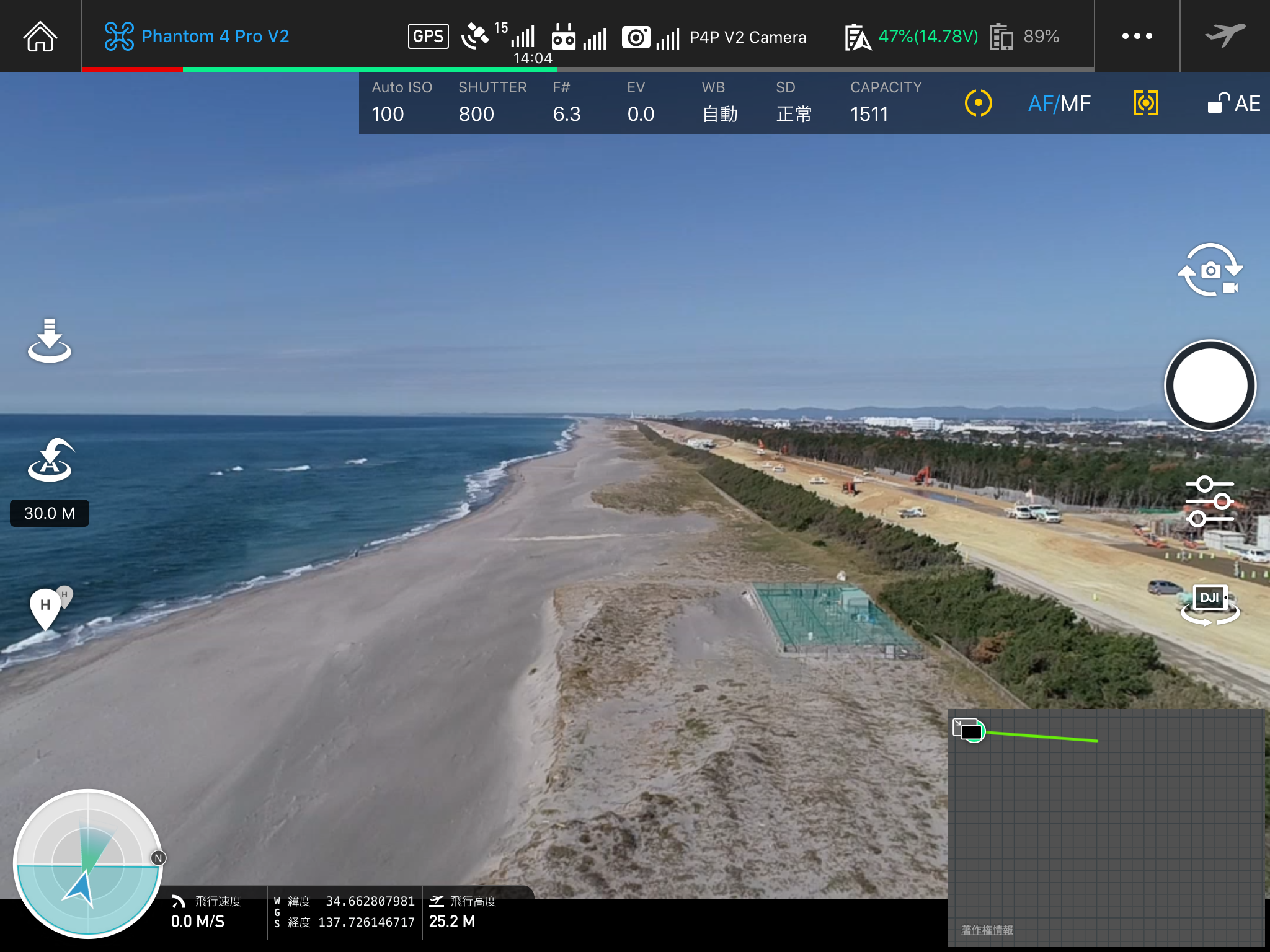

モニター
4.3次元形状の復元

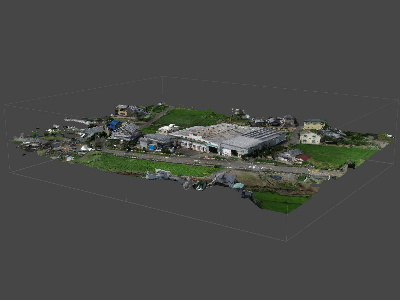

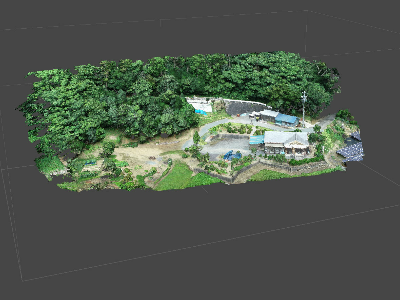

専用ソフトを使用し、撮影した連続写真から3Dモデルを復元します。
生成される3D点群は被写体の位置情報(X、Y、Z)及び色情報(RGB)をもっているため地形や構造物の座標や距離、面積、体積を求めることができます。
![](../_src/12/sign.png)
![](../_src/13/sign.png)
保有する機体

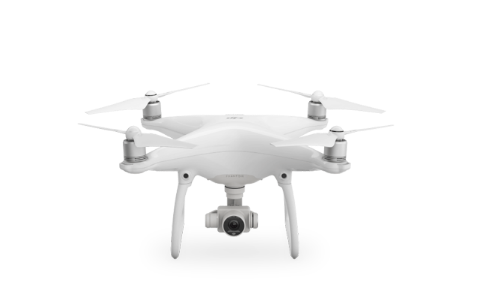

PHANTOM 4 PRO V2.0
![](../_src/345/phantom4b.png)
機体サイズ | 350mm(プロペラ部除く) |
機体重量 | 1,388g(バッテリー、プロペラ含む) |
最大飛行時間 | 30分 |

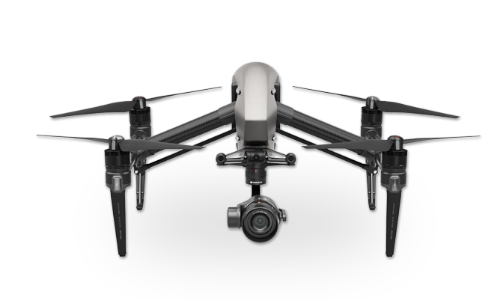

INSPIRE 2 PRO
![](../_src/347/inspire2b.png)
機体サイズ | 605mm(プロペラ部除く) |
機体重量 | 3,440g(バッテリー含む、ジンバル、カメラ除く) |
最大飛行時間 | 25分 |

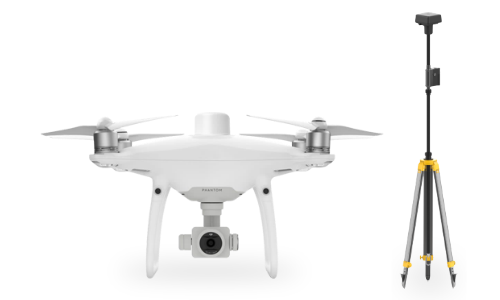

PHANTOM 4 RTK
![](../_src/605/phantom4rtkb.png)
機体サイズ | 350mm(プロペラ部除く) |
機体重量 | 1,388g(バッテリー、プロペラ含む) |
最大飛行時間 | 30分 |
